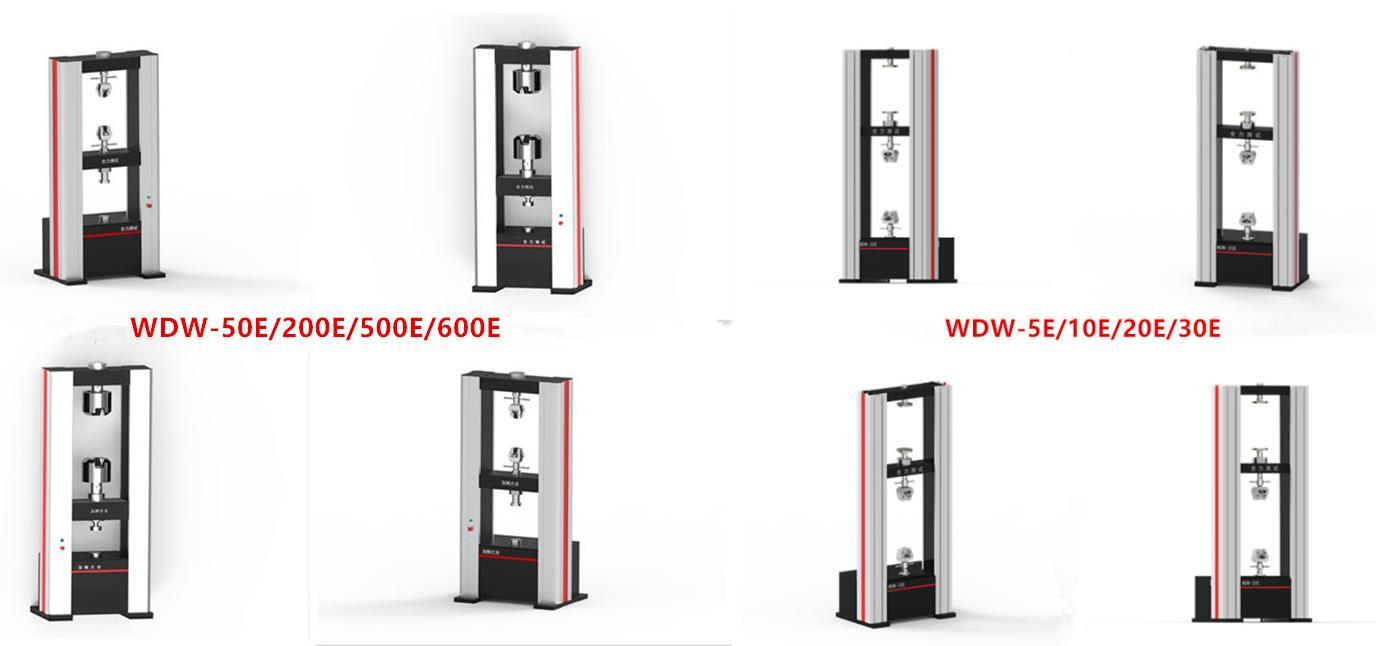

WDW-5/10/20/30E系列微機控制電子式萬能試驗機
一、產品概述：
微機控制電子式萬能試驗機主要用于金屬和非金屬材料的拉伸、壓縮等試驗。適用于鋼鐵冶金、建工建材、航空航天、質量監督、教學科研單位等領域。
試驗數據處理符合GB/T 228.1-2021《金屬材料 拉伸試驗 第1部分：室溫試驗方法》測量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能試驗要求。
采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲（可根據用戶需求更換試驗空間）。橫梁無級升降。傳動部分采用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。特別設計的同步齒形帶減速系統和精密滾珠絲杠副帶動試驗機的移動橫梁運動，實現了無間隙傳動。
二、產品的制造和檢驗標準：
GB/T 16491-2022《電子萬能試驗機》
GB/T 2611-2022 《試驗機通用技術要求》
JJG 139-2014 《拉力、壓力和萬能試驗機》
JJG 475-2008 《電子式萬能試驗機檢定規程》
GB/T 16825.1《靜單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》。
GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》

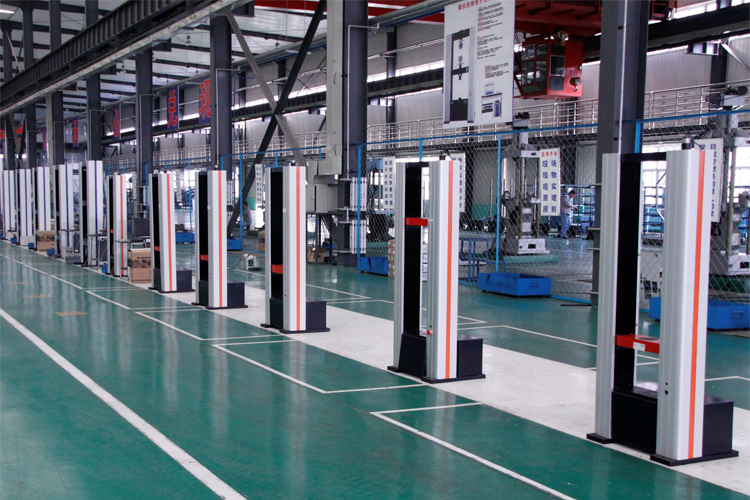

生產車間
三、標準配置：
拉伸夾具 1套、壓縮夾具1套、 彎曲夾具1套
四、拓展配置：
全自動引伸計、大變形引伸計、專用附具、環境試驗箱等
五、技術參數：
技術名稱 | 技術參數 |
產品型號 | WDW-5/10/20/30E |
試驗機級別 | 0.5級 |
主機參數 | 試驗寬度（mm） | 600 |
拉伸行程（mm）
| 800 |
壓縮行程（mm） | 800 |
伺服主機功率（kW）
| 0.4/0.75/0.75/0.75 |
主機外形尺寸 (mm) | 680×520×1880 |
主機重量（kg） | 335 |
力值測量 參數 | 最大試驗力（N） | 20000 |
試驗力測量范圍 | 最大試驗力的0.4%-100% |
試驗力示值相對誤差 | ±0.5% |
試驗力分辨力 | 1/1000000 FN |
位移測量 參數 | 位移分辨力（μm）
| 0.025 |
橫梁位移示值相對誤差 | ±0.5% |
變形測量 參數 | 變形測量范圍 | 0.2%-100% FN |
變形測量精度 | ±0.5% |
變形示值分辨率 | 最大變形量的1/±1000000 |
變形測量系統（mm） | 標距50，變形10 |
控制參數 | 橫梁速度調節范圍（mm/min）
| 0.001-500 |
滿載試驗速度調節范圍（mm/min） | 0.001-500 |
力控速率調節范圍 | 速率＜0.05% FN/s時，為設定值的±1%以內；速率≥0.05% FN /s時，為設定值的±0.5%以內。
|
變形速率調節范圍 | 變形速率控制精度：速率＜0.05% FN/s時，為設定值的±1%以內；速率≥0.05% FN/s時，為設定值的±0.5%以內 |
位移速率控制精度 | 速率＜0.01mm/min時，為設定值的±1%以內；速率≥0.01mm/min時，為設定值的±0.2%以內。
|
恒力、恒位移、恒變形控制范圍 | 0.5%~100% FN |
恒力、恒位移、恒變形控制精度 | 設定值≥10% FN時，為設定值的±0.1%以內； 速率＜10%FN時，為設定值的±1%以內 |
附具 | 1.楔形拉伸夾具（含夾具體） | 扁：0-6、6-12（mm）
|
圓 φ4-φ9、φ9-φ14（mm）
|
2.壓縮附具 | 壓盤直徑：φ100mm
|
WDW-5/10/20/30E系列微機控制電子式萬能試驗機
