CTS-II300/450/750微機控制儀器化沖擊試驗機
一、產品概述 ：
儀器化擺錘沖擊試驗機通常又叫擺錘示波沖擊試驗機或數字化擺錘試驗機，是目前擺錘式試驗機中功能全、性能完善、穩定可靠高端沖擊試驗機產品。經過多年積累經驗、改進，成功完善了微機控制儀器化試驗機。該機沖擊能量測控系統采用先進技術設計，功能完善、操作方便、測試精度高，廣泛應用于高等院校、航空航天，科研院所、軍工、計量檢驗、車輛船舶、機械冶金、核電風電、壓力容器等各領域，用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。
二、滿足標準：
◆ GB/T 2611-2007 《試驗機 通用技術要求》
◆ JB/T 7406.1-1994 《試驗機術語 材料試驗機》
◆ GB/T 3808-2010《擺錘式沖擊試驗機的檢驗》
◆ GB/T 229-2007《金屬材料 夏比擺錘沖擊試驗方法》
◆ JJG 145-2007《擺錘式沖擊試驗機》
◆ ISO 148:1998《Metallic materials-Charpy pendulum impact test》
◆ ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
◆ GB/T 18658-2002《擺錘式沖擊試驗機檢驗用夏比V型缺口標準試樣》
◆ JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》
◆ ISO14556：2000《Steeel-charpy V-notch pendnlum impact test-Instvumented test method》
◆ GB/T19748-2005《金屬夏比V型缺口擺錘沖擊試驗儀器化試驗方法》
JJF1320-2011《儀器化夏比擺錘沖擊試驗機校準規范》
三、技術參數：
（一）主機參數
項目 | CTS-II 300/450/750 |
最大沖擊能量（J） | 300/450/750 |
有效使用范圍 | 20%-80%FS |
擺錘預揚角 | 150° |
擺軸軸線至打擊中心的距離（mm） | 750 |
（二）附具參數
項目 | CTS-II 300 | CTS-II 450 | CTS-II 750 |
擺錘錘重（N） | 214.3594 | 321.5392 | 535.8987 |
擺錘力矩（N.m） | 160.7696 | 241.1544 | 401.9238 |
沖擊速度（m/s） | 5.24 |
砧座跨距（mm） | 40 |
砧座圓角半徑（mm） | R1-1.5 |
砧座斜度角 | 11°±1° |
沖擊刃角 | 30°±1° |
沖擊刃曲率半徑 （mm） | 2mm沖擊刃 | 2-2.5 |
8mm沖擊刃 | 8±0.05 |
8mm沖擊刃寬度 | 8±0.05 |
沖擊刀厚度（mm） | 16 |
滿足試樣規格（mm） | 10×10×55 |
（三）測量參數1
項目 | CTS-II 300/450/750 |
沖擊速度（m/s） | 5.24 |
砧座跨距（mm） | 40 |
砧座圓角半徑（mm） | R1-1.5 |
砧座斜度角 | 11°±1° |
沖擊刃角 | 30°±1° |
沖擊刃曲率半徑（mm） | 2 |
8 |
沖擊刀厚度 沖擊刃寬度 （mm） | 2mm沖擊刃肩角半徑 | 2-2.5 |
8mm沖擊刃寬度 | 8±0.05 |
16mm（標準厚度） | 0.1-1 |
滿足試樣規格（mm） | 10×10×55 |
（四）測量參數2
項目 | CTS-II 300/450/750 |
沖擊力傳感器 | 量程50kN，精度優于±1.0%（配放大器精度） |
AD轉換器 | 16位，頻響1.25MHz |
信號放大器 | 頻響1.5MHz |
旋轉編碼器 | 3600線 |
數據采集卡 | 國外進口的高性能數據采集卡，采樣率≥1.25M |
能量顯示方式 | 刻度盤，液晶屏，微機 |
角度測量方式 | 光電編碼器 |
角度準確度 | 0.06° |
數顯角度分辨力 | 0.025° |
數顯能量分辨力 | 0.12J |
能量顯示方式 | 刻度盤，液晶屏，微機 |
（五）整機參數
項目 | CTS-II 300/450/750 |
外形尺寸 | 主機（mm） | 含裝防護網 2220×900×2220 |
電氣柜（mm） | 960×620×830 |
重量 | 主機（kg） | 約1500 |
電氣柜（kg） | 約100 |
電機功率（kW） | 1.5 |
供電電源 | 三相五線制，380V±10％，50Hz |
使用環境 | 無震動、無粉塵；室溫（15-25℃）；濕度<70% |

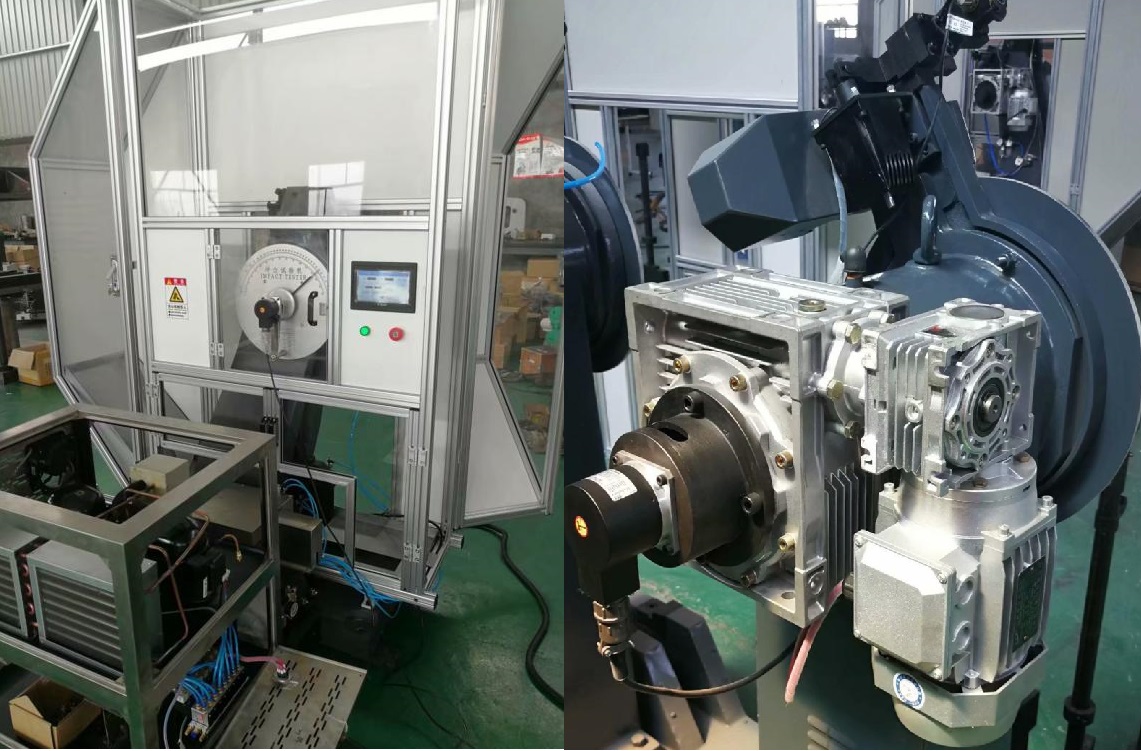

CTS-II300/450/750 微機控制儀器化沖擊試驗機
